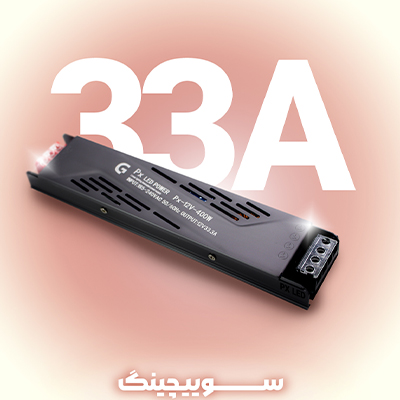

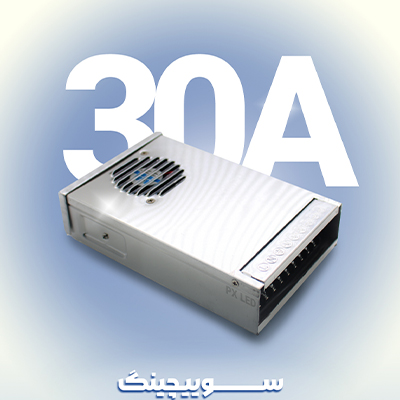

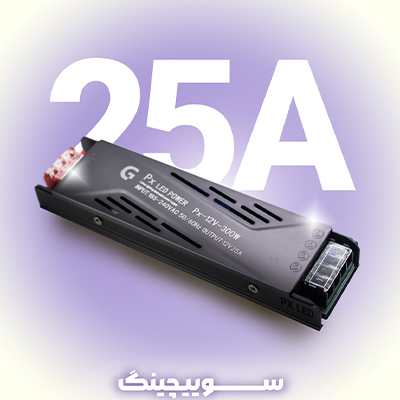

سوئیچینگ PX LED

منابع تغذیه سوئیچینگ (Switching Power Supplies یا SMPS) نوعی از منابع تغذیه هستند که برای تبدیل ولتاژ AC یا DC به ولتاژ DC دیگر با راندمان بالا استفاده می‌شوند. برخلاف منابع تغذیه خطی که از ترانسفورماتورهای بزرگ و تنظیم‌کننده‌های خطی برای کاهش ولتاژ و تنظیم جریان استفاده می‌کنند (که منجر به اتلاف انرژی زیادی به صورت گرما می‌شود)، منابع تغذیه سوئیچینگ از تکنیک‌های سوئیچینگ با فرکانس بالا برای تبدیل ولتاژ استفاده می‌کنند که باعث کاهش اندازه، وزن و افزایش راندمان می‌شود.

اجزای اصلی یک منبع تغذیه سوئیچینگ:

1. یکسو ساز (Rectifier): ولتاژ AC ورودی را به ولتاژ DC تبدیل می‌کند. معمولاً از دیودها برای این کار استفاده می‌شود.
2. فیلتر خازنی (Capacitor Filter): خازن‌ها برای صاف کردن ولتاژ DC حاصل از یکسوساز و کاهش ریپل (Ripple) استفاده می‌شوند.
3. سوئیچینگ (Switching Element): این بخش شامل یک ترانزیستور MOSFET یا IGBT است که با فرکانس بالا (معمولاً ده‌ها کیلوهرتز) روشن و خاموش می‌شود.
4. ترانسفورماتور فرکانس بالا (High-Frequency Transformer): برای ایزوله کردن ورودی از خروجی و تغییر سطح ولتاژ استفاده می‌شود. این ترانسفورماتور کوچکتر و سبک‌تر از ترانسفورماتورهای مورد استفاده در منابع تغذیه خطی است.
5. یکسو ساز ثانویه و فیلتر (Secondary Rectifier and Filter): ولتاژ AC خروجی از ترانسفورماتور را دوباره به ولتاژ DC تبدیل کرده و آن را صاف می‌کند.
6. مدار کنترل (Control Circuit): این مدار با استفاده از تکنیک‌های مدولاسیون پهنای پالس (PWM) یا مدولاسیون فرکانس (FM) سیگنال کنترل را برای سوئیچینگ ارائه می‌دهد تا ولتاژ خروجی را تنظیم و تثبیت کند.
7. فیدبک (Feedback): ولتاژ خروجی را نمونه‌برداری کرده و به مدار کنترل برمی‌گرداند تا عملکرد حلقه بسته را ایجاد کند و ولتاژ خروجی را در مقدار مورد نظر تنظیم کند.

انواع توپولوژی‌های منابع تغذیه سوئیچینگ:

• Flyback: ساده‌ترین و ارزان‌ترین توپولوژی، معمولاً برای توان‌های پایین استفاده می‌شود.
• Forward: راندمان بالاتر از Flyback دارد و برای توان‌های متوسط مناسب است.
• Half-Bridge و Full-Bridge: برای توان‌های بالا استفاده می‌شوند و راندمان بسیار بالایی دارند.
• Boost: برای افزایش ولتاژ DC استفاده می‌شود.
• Buck: برای کاهش ولتاژ DC استفاده می‌شود.
• Buck-Boost: می‌تواند هم ولتاژ را افزایش و هم کاهش دهد.

مزایای منابع تغذیه سوئیچینگ:

• راندمان بالا: معمولاً بین 70% تا 95% راندمان دارند.
• اندازه و وزن کم: به دلیل استفاده از ترانسفورماتورهای فرکانس بالا و قطعات کوچکتر، اندازه و وزن کمتری نسبت به منابع تغذیه خطی دارند.
• محدوده ولتاژ ورودی گسترده: بسیاری از منابع تغذیه سوئیچینگ می‌توانند با ولتاژهای ورودی AC مختلف (مانند 100-240 ولت) کار کنند.
• حفاظت: دارای مدارهای حفاظتی در برابر اضافه ولتاژ، اضافه جریان، اتصال کوتاه و دمای بالا هستند.

معایب منابع تغذیه سوئیچینگ:

• پیچیدگی: طراحی و ساخت آنها پیچیده‌تر از منابع تغذیه خطی است.
• نویز: تولید نویز الکترومغناطیسی (EMI) بیشتری نسبت به منابع تغذیه خطی دارند.
• هزینه: معمولاً گران‌تر از منابع تغذیه خطی هستند (به خصوص در توان‌های پایین).

به طور خلاصه، منبع تغذیه سوئیچینگ یک راه حل کارآمد و کم حجم برای تبدیل ولتاژ است که به طور گسترده در دستگاه‌های الکترونیکی مختلف استفاده می‌شود. اگر سوال خاصی در مورد منبع تغذیه سوئیچینگ دارید، بپرسید تا به آن پاسخ دهم.
